Τεχνολογία μεταφορικών ταινιών

Μια γραμμή μεταφοράς για πάνελ, laminate και γυάλινα φύλλα, κατασκευασμένη σύμφωνα με τις επιθυμίες σας. Προσαρμόζοντας εξατομικευμένα τις τεχνολογίες μεταφοράς μας στις ανάγκες σας, η γραμμή παραγωγής σας χαρακτηρίζεται από άψογες διαδρομές μεταφοράς και εγγυημένες σταθερές και αξιόπιστες διαδικασίες.

Τραπέζια με ροδάκια και κυλίνδρους

Χειροκίνητη μεταφορά γυάλινων φύλλων και laminate, καθώς και πλαισιωμένων μονάδων όταν η μεταφορά γίνεται με την "ηλιόλουστη πλευρά προς τα κάτω". Η επιφάνεια του τραπεζιού είναι εξοπλισμένη είτε με ταινίες με ροδάκια ή κυλίνδρους και, εάν είναι απαραίτητο, μπορεί επίσης να εξοπλιστεί με ένα πτερύγιο διέλευσης. Σε ορισμένες περιπτώσεις, οι ταινίες είναι ρυθμιζόμενες και επομένως μπορούν να χρησιμοποιηθούν για διαφορετικά μεγέθη μονάδων.

Εικόνα 1: Τραπέζι μεταφοράς 2000x2000 mm

Εικόνα 2: Τραπέζι μεταφοράς με ροδάκια 2000x1600 mm

Μεταφορικοί ιμάντες

Αυτόματη μεταφορά γυάλινων φύλλων και ελασμάτων, καθώς και πλαισιωμένων μονάδων όταν η μεταφορά γίνεται με την "ηλιόλουστη πλευρά προς τα κάτω". Οι μονάδες μεταφέρονται με μεταφορικούς ιμάντες χρονισμού. Το πλάτος της λωρίδας, το ύψος στήριξης, η κατεύθυνση μεταφοράς και ο αριθμός των ιμάντων ποικίλλουν για κάθε μεταφορικό ιμάντα.

Σταθμοί μεταφοράς

Αυτόματη μεταφορά γυάλινων φύλλων και ελασμάτων, καθώς και πλαισιωμένων μονάδων όταν η μεταφορά γίνεται με την "ηλιόλουστη πλευρά προς τα κάτω". Ενσωματωμένη ανύψωση σε σφαιρικούς κυλίνδρους μεταφοράς / κυλίνδρους για μεταφορά προς τα μέσα και προς τα έξω από/προς τη γραμμή ή τη μεταφορά από χειροκίνητη μεταφορά σε αυτόματη μεταφορά και αντίστροφα. Αίτημα μέσω κουμπιών.

Εικόνα 1: Transfer station belt to rollertable LEL

Εικόνα 2: Transfer station belt to ball castor LEL

Corner transfer

Αυτόματη μεταφορά μονάδων σε γωνία 90 ° ή διαχωρισμός μονάδων από παρτίδες εν σειρά.

Διατίθεται ως διπλός διασταυρούμενος μεταφορέας για χειροκίνητη αφαίρεση ή με εγκάρσια εκφόρτωση και κινούμενοι κυλιόμενοι μεταφορείς με πνευματικό αναβατόριο.

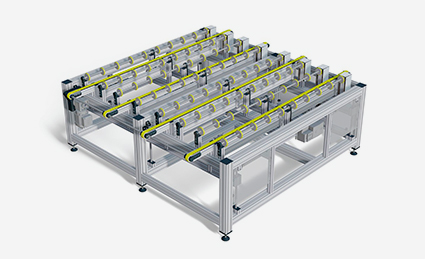

Εικόνα 1: Double-corner conveyor

Εικόνα 2: Corner transfer, biodirectional

Σταθμοί περιστροφής 90ο

Αυτόματη μεταφορά γυαλιών, ελασμάτων και πλαισίων κατά τη μεταφορά με το κάτοπτρο προς τα κάτω. Περιστροφή 90° των μονάδων και μεταγενέστερη μεταφορά με αλλαγμένο προσανατολισμό.

Μπορεί να δημιουργηθεί σε συνδυασμό με έναν γωνιακό μετατροπέα ως έκδοση backend ή frontend.

Εικονα 1: Turning station 90°

Εικόνα 2: Corner belt conveyor with turning station bidirectional

Πτερύγιο

Χειροκίνητη ή αυτόματη τόρνευση γυαλιού και ελασμάτων και πλαισιωμένων μονάδων κατά 180° (κατόπιν συνεννόησης, συμπεριλαμβανομένων των μονάδων χωρίς πλαίσιο με κουτί διακλάδωσης). Για τους αυτόματους σταθμούς πτερυγίων, τα κουτιά διακλάδωσης και τα καλώδια (εάν υπάρχουν) πρέπει να στερεώνονται στη μονάδα για να μην πιαστούν στη μονάδα τόρνευσης.

Εικόνα 1: Module flip manual SEL

Εικόνα 2: Module flip automatic

Glass loading

Τα γυαλιά τοποθετούνται στο τραπέζι φόρτωσης μέσω ενός περονοφόρου ανυψωτικού οχήματος. Ο χρήστης θα πρέπει να απομακρυνθεί από την προστατευμένη περιοχή και να ξεκινήσει το σύστημα. Ένα σύστημα 2 αξόνων κινείται πάνω από την παλέτα (ηλεκτρικό άξονα Χ, πνευματικό άξονα Ζ), συγκρατεί τον ανώτατο δίσκο μέσω βεντουζών κενού. Ο δίσκος κάμπτεται ελαφρώς για να αποφευχθούν συγκολλητικές δυνάμεις, ο αέρας διοχετεύεται μεταξύ του άνω και του κάτω δίσκου μέσω ακροφυσίων εμφύσησης. Ο άξονας Ζ κινείται στην άνω ακραία θέση και μετά ο άξονας Χ κινείται στη θέση εναπόθεσης πάνω από τον ιμάντα μεταφοράς.

Διατίθεται γυάλινη φόρτωση πλήρως ή ημιαυτόματη.

Εικόνα 1: Glass loading/unloading semi-automatic LEL

Laminator belts

Από μεταφορείς οδοντωτών ιμάντων 4 λωρίδων, έως γραμμές μεταφοράς σε κατεύθυνση SEL και LEL, έως μεταφορείς οδοντωτών ιμάντων με ενσωματωμένη μεταφορά γωνίας, τα εύρη επιλογής για τη μεταφορά ελασμάτων. Η μεταφορά ελασμάτων μπορεί να προσαρμοστεί στις ανάγκες σας με μεμονωμένες ρυθμίσεις των διαστάσεων.

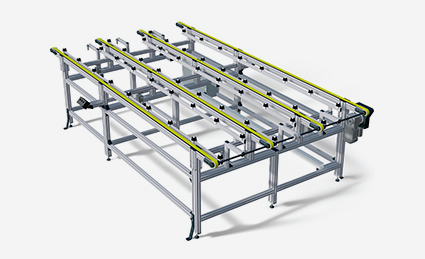

Εικόνα 1: Laminator conveyor 4-lanes timingbelt 32 with ball caster lift

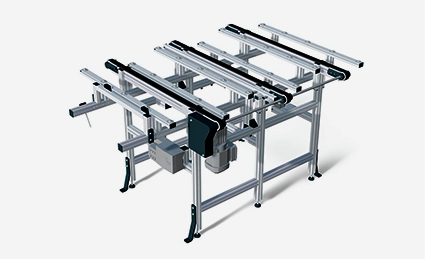

Εικόνα 2: Corner converter CTC bidirectional

Εικόνα 3: Conveyor line BBC LEL
