Τεχνικές Προδιαγραφές

   Εφαρμογές

   Συναρμολόγηση

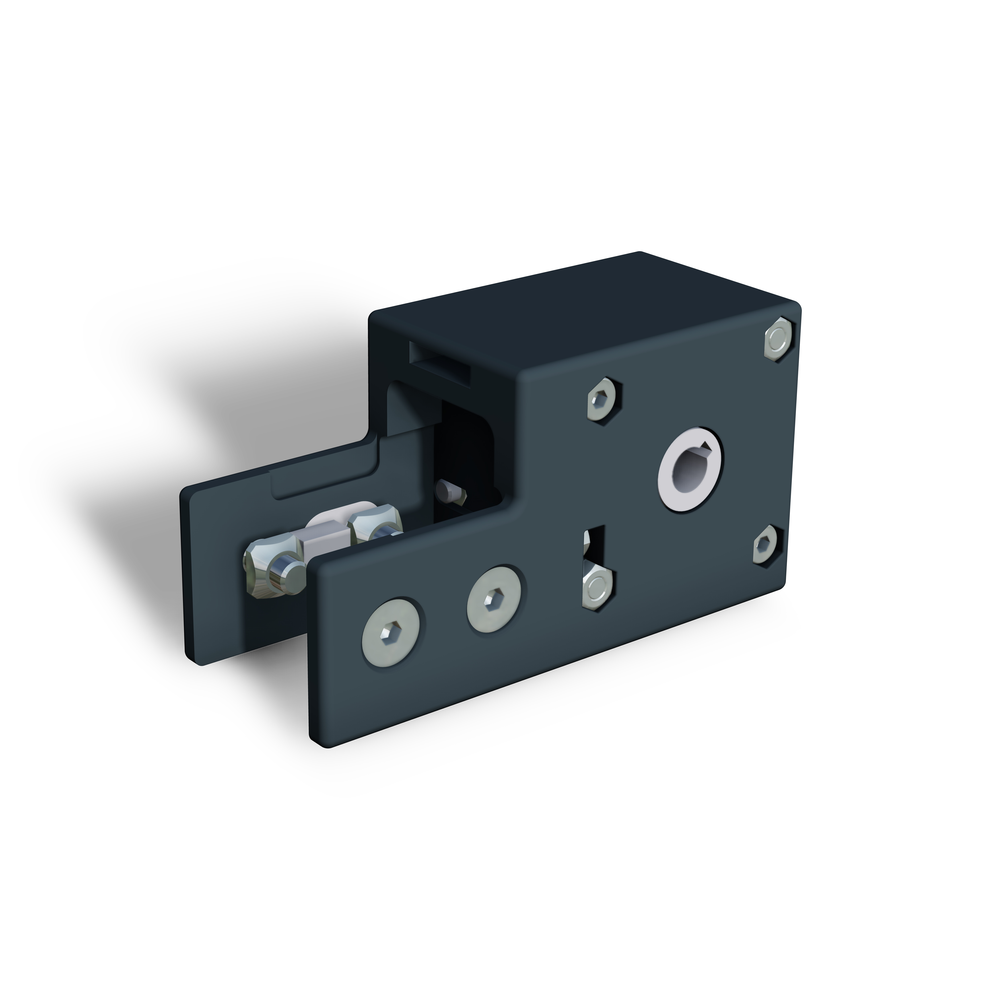

• Αλουμίνιο, γκρί
• Εξαρτήματα σύνδεσης από χάλυβα
• 36 δόντια, ωφέλιμη διάμετρος 57,3 mm
• Απαιτούμενο μήκος ιμάντα χρονισμού
  • εντός του σημείου επιστροφής
  • αντιστροφής 160mm
• Τροχαλία με οπή 11mm
• 2 ρουλεμάν
• Βάρος: 0,960 Kg/τεμ.

• Γραμμικοί οδηγοί LR 6 Ζ

• Τοποθετήστε το παξιμάδι Μ8 στη ράγα
• Οδηγήστε τον ιμάντα χρονισμού
  • μέσα από την μονάδα επιστροφής
• Οδηγήστε την τροχαλία στο άκρο
  • της ράγας
• Στερεώστε τον ιμάντα στο φορείο
• Σφίξτε την τροχαλία
• Σφίξτε τις βίδες στερέωσης
