Τεχνικές Προδιαγραφές

   Εφαρμογές

   Συναρμολόγηση

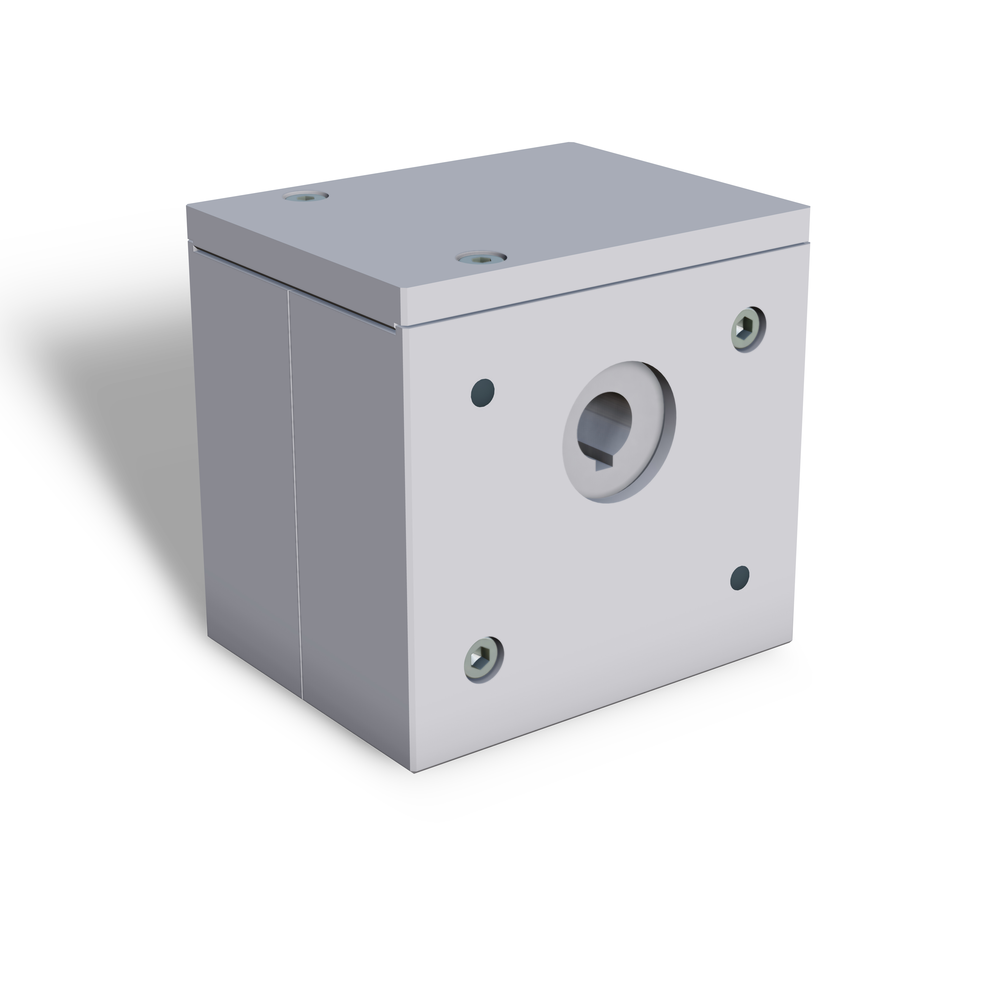

• Ανοδιωμένο αλουμίνιο
• Εξαρτήματα σύνδεσης από χάλυβα
• Τροχαλία αλουμινίου με φλάντζες από
  • ανοξείδωτο χάλυβα για ιμάντα
  • 32 ΑΤ10, 19 δόντια
• Απαιτούμενο μήκος οδοντωτού ιμάντα
  • εντός της παραμόρφωσης 210 mm
• Τροχαλία με οπή 16mm
• 2 ρουλεμάν
• Μέγιστη ροπή: 130 Nm
• Βάρος: 2,800 Kg/τεμ.

• Γραμμικοί οδηγοί της MiniTec

• Παρέχετε ράγες με σπείρωμα Μ8
  • και στις δύο πλευρές

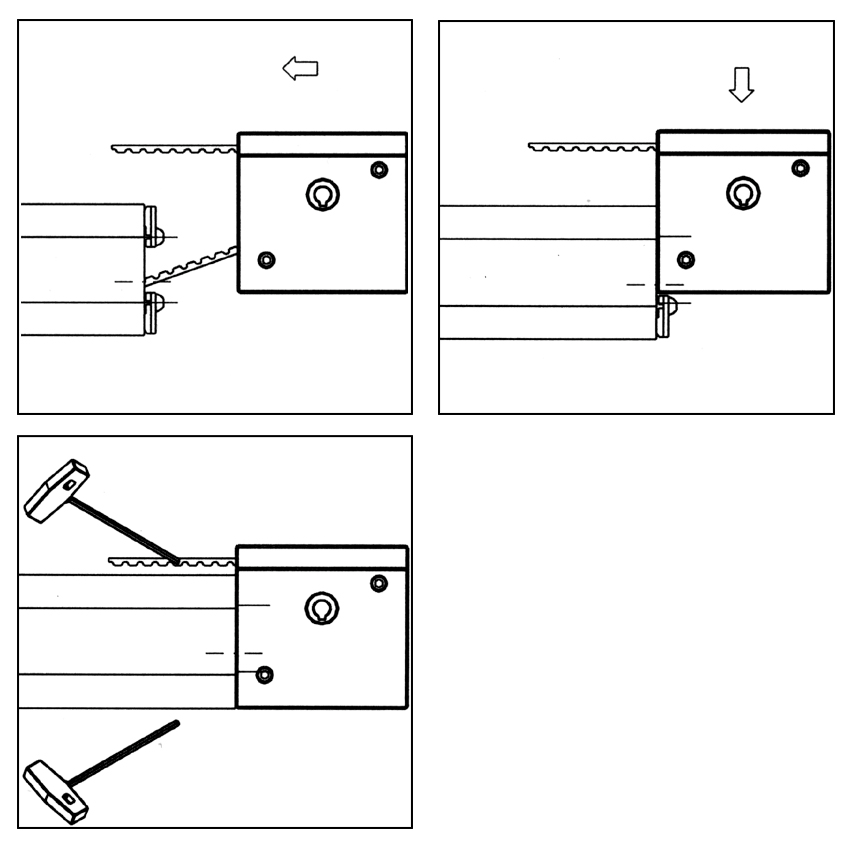

• Οδηγήστε τον ιμάντα χρονισμού
  • μέσα από την μονάδα επιστροφής
• Εισάγετε την τροχαλία από πάνω
• Σφίξτε το Power Lock
• Σφίξτε τον ιμάντα
